导读: 压力校验校准方式?电流校准:先查看附表1所列的电流校准点M和所要校准电流的对应关系,比如我们先校准20mA,即校准点M为10,再校准1 8mA,6m..... 0mA。
A、将标准的电流信号源仪表与本机所校单元相连,按下电流测量触摸键,如图5-1所示;
B、将标准信号源调节为输出20mA,然后连续按压力校准触摸键4下,此时显示屏第二排显示的当前校准点M应该为10 (如果不是,通过多次按电流测量键可切换到10),第-排显示的数值为当前信号需修改的示值,按下电池电压键即把当前信号值记入校准系统中,如图5-2
C、将标准信号源调节为输出18mA,连续按压力校准触摸键4下,此时显示屏第二排显示的当前校准点M应该为9 (如果不是,通过多次按电流测量键可切换9),第一排显示的数值为当前信号需修改的示值,按下电池电压键即把当前信号值记入校准系统中:
D、如此逐点校准,所有点校准完成后仪器可重新工作。
2、电压校准:先查看附表1所列的电压校准点M和所要校准电压的对应关系,比如我们先校准20V,即校准点M为10,再校淮18V,1.._..

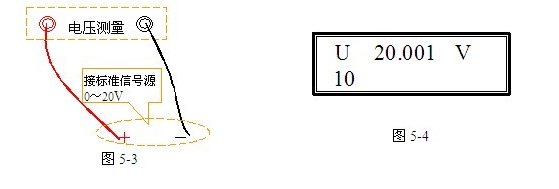

A、将标准的电压信号源仪表与本机所校单元相连,按下电压测里触摸键,如图5- 1所示:
B、将标准信号源调节为输出20V,然后连续按压力校准触摸键4下,此时显示屏第二排显示的当前校准点M应该为10 (如果不是,通过多次按电流测里键可切换到10),第一排显示的数值为当前信号需修改的示值,按下电池电压键即把当前信号值记入校准系统中;如图5-4
C、将标准信号源调节为输出18V,连续按压力校准触摸键4下,此时显示屏第二排显示的当前校准点M应该为9(如果不是,通过多次按电流测里键可换9),第一排显示的数值为当前信号需修改的示值,按下电池电压键即把当前信号值记入校准系统中;
D、如此逐点校准,所有点校准完成后仪器可重新工作。
3、电压校准:先查看附表1所列的电压校准点M和所要校电压的对应关系,比如我们先校准20V,即校准点M为10,再校淮18V,16... .0V。
A、将标准的电压信号源仪表与本机所校单元相连,按下电压测量触摸键,如图5- 1所示;
B、将标准信号源调节为输出20V,然后连续按压力校准触摸键4下,此时显示屏第-排显示的当前校准点M应该为10 (如果不是, 通过多次按电流测里键可切换到10),第一排显示的数值为当前信号需修改的示值,按下电池电压键即把当前信号值记入校准系统中;如图5-4
C、将标准信号源调节为输出18V,连续按压力校准触摸键4下,此时显示屏第排显示的当前校准点M应该为9(如果不是,通过多次按电流测里键可换9),第一排显示的数值为当前信号需修改的示值,按下电池电压键即把当前信号值记入校准系统中;
D、如此逐点校准,所有点校准完成后仪器可重新工作。
