导读：活塞压力计的特点？ 活塞式压力计乃应用静压平衡原理的计量仪器：即活塞本身和加在活塞上的专用砝码重量(g)作用在活塞面积(s)上所产生的压力(p)与液压容器内所产生的压力相平衡，来测定被校验仪表的压力大小： p=g/s

      式中g=mg(m：砝码质量，g：重力加速度)产品出厂时g值用标准重力加速度来定。用户使用时g值应按当地重力加速度来定，并按计算值修正砝码g的重量。

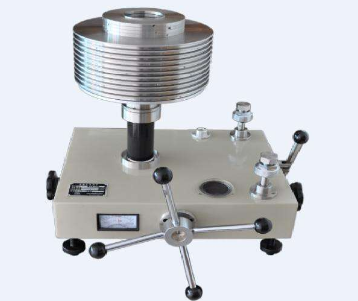

      活塞式压力计系由校验泵(压力发生系统)和活塞部分(压力测量系统)两部分组成。

校验泵(压力发生系统)包括手摇压力泵、油杯、进油阀及两个针形阀、，在针形阀上装有联接螺帽，用以连接被校验的压力表。

      活塞部分(压力测量系统)用经过精密研磨后具有精确截面的活塞、活塞缸及与活塞直接相连的承重底盘、底盘上边的砝码所组成。

      校验泵和活塞部分安装在同一底座上借导管相连，中间装有针形阀。整个压力计由四个水平调节螺丝支撑，并借以装于底座上的水平泡用以较准水平位置

压力与力值的关系
基本因素
影响压力与力值关系的基本因素有:浮力、重力加速度、流体表面张力系数,以及温度系数引起的线性膨胀、压力系数引起的弹性变形对活塞有效面积的影响等。
由压力的基本定义:
Pr=F/Ac?()
式中:
Pr --- 活塞工作端面压力值
F --- 作用在活塞上的力值(砝码重力)
Ae --- 活塞系统有效面积
又由,
F=Ma · g ()
得到:
Pr=Ma ·g/Ac ()
式中:
Ma=砝码质量(经标准检定给出的表观值,包括活塞及连接件质量)。
gl=使用地点重力加速度。
力值修正
浮力影响
根据阿基米德定律: 物体受到的浮力等于物体排开的流体的重量。物体在空气中的重量要小于物体在真空环境中的重量,减少的重量等于物体排开的空气的重量,近似等于空气的密度乘以物体的体积。对于形状不规则的物体,体积很难通过几何测量的方法计算得到,即便可以通过计算得到,还需要知道该物体材料的密度。如果物体的质量是以表观值表示而不是以真实质量表示的,则在进行浮力修正时,只要知道称量该物体质量时所使用的标准砝码的密度就可以了。这种方法已被普遍接受,并使得浮力影响修正得以简化。
在对表观值表示质量的砝码进行浮力修正时,可以不必知道砝码的密度,而直接通过称量该物体质量时所使用的标准砝码的密度进行修正(可推导证明)。尽管这样会引入很小的误差,但对于活塞压力计的浮力修正很实用,且不会造成明显的误差。
浮力修正公式为:
-ρa/ρs?()
式中:
ρa=砝码周围空气的密度
ρs=上级标准砝码的密度
重力加速度影响
从公式()可以看出,重力加速度根据力值(F)、质量(M)、重力加速度(gl)选用单位的不同,定义系数k:
k=---当F 单位为N, M 单位为kg, gl 单位为m/s 时;
k=/.--- 当F单位为公斤力, M单位为kg, gl 单位为cm/s 时表面张力。
当活塞压力计工作介质为液体时(例如油或水),必须对表面张力的影响加以考虑。至少,需要量化其对活塞压力计整体性能的影响。
活塞筒顶部与活塞接触部位存在的半月形油膜的表面张力会产生作用于活塞轴向的力。
表面张力定义为:
F st=τ·C ()
式中:
τ=表面张力系数(N/m)
C=活塞周长(cm)
