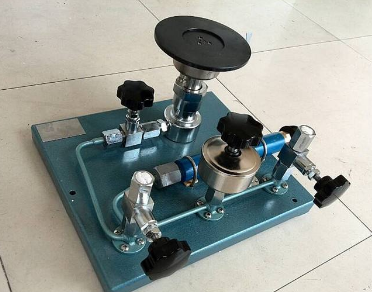

导读：活塞式压力计是一种压力标准仪器,主要适用于校验0.25级0.4级精度的精密压力表及低于0.05/0.02级压力变送器等各类需被校准仪器仪表，,亦可用来校验低一等伋的活塞式压力计,各种工业用压力表或其他各类压力测量仪器,YS-6/60/600活塞式压力计是基于帕斯卡定律及流体静力学平衡原理产生的一种高准确度、高复现性和高可信度的标准压力计量仪器活塞式压力计也常简称活塞压力计或压力计，活塞式压力计也有称之为压力天平，活塞式压力计主要用于计量室、实验室以及生产或科学实验环节作为压力基准器使用，也有将活塞式压力计直接应用于高可靠性监测环节对当地其它仪表的表决监测。

活塞式压力计性能特点

完全符合JJG59-2007《活塞式压力计》、JJG99-2006《砝码》国家计量检定规程，运用我厂50年核心技术推出的活塞式压力计。

二等活塞压力计|标准活塞压力计活塞和活塞筒采用高强度，高硬度和低温度线胀系数的合金钢、碳化钨等材料制成，温度膨胀系数小、变形量小，因而保证活塞有效面积周期变化率较小从而保证活塞压力计有极高的灵敏度

二等活塞压力计|标准活塞压力计活塞和活塞筒经精工研磨，其圆度误差和间隙极小，活塞式压力计工作介质采用低黏度的癸二酸脂，因而极大的提高活塞转动延续时间，也就相应减小活塞下降速度，提高活塞鉴别力。

出于检定工作的需要，使活塞有效面积相对较小，因此砝码总质量相对较轻，节省劳动强度。

;采用托盘直接加载，避免了附加垂直力，降低了砝码重心，相应减小砝码侧向附加误差。

使活塞转动更平稳。

二等活塞压力计|标准活塞压力计活塞工作位置采用位移传感器监测，具有灵敏、醒目、准确的优点。

砝码已经进行压力形变系数和当地重力加速度的修正。

送检时只需送检活塞测量系统，体积小、重量轻。

二等活塞压力计|标准活塞压力计主要技术指标

二等活塞压力计|标准活塞压力计型号：YS-6 YS-60 YS-600

活塞式压力计标称范围/测量范围：0.04 ～ 0.6MPa;0.1~6MP；1~60Mpa。

活塞式压力计准确度：

0.02级（±0.02%）；0.05级（±0.05%）

活塞式压力计功能：量传活塞压力计；检定数字压力计、精密压力表压力变送器等。、

活塞式压力计其它技术指标

活塞式压力计活塞材料：活塞杆：碳化钨

活塞式压力计活塞筒：碳化钨

二等活塞压力计|标准活塞压力计砝码材料：不锈钢0.02级,碳钢0.05级.

二等活塞压力计|标准活塞压力计工作介质：（YS-600）必须癸二酸二异辛脂，YS-60、YS-6 介质油必须使用变压器油与航行煤油的混合油，

活塞式压力计型号  YS-6 YS-60 YS-250 YS-600 /YS-2.5

活塞式压力计参 数  单位  测量范围

0.04～0.6MPa 0.1～6MPa 0.5～25MPa 1～60MPa

标称上限 MPa  0.6  6 25 60

标称下限 MPa  0.04  0.1 0.5  1

测量上限 MPa  0.6  6 60  60

测量下限 MPa  0.04 0.1 0.5  1

活塞公称面积  CM 2  1  1 0.5 0.1

底盘及活塞  公称质量  Kg  0.4 0.5 0.5  1

产生的压力  MPa  0.04 0.5 0.5  1

专用砝码  公称质量  Kg  0.1;0.2;0.5; 1 0.1;0.2;0.5; 1;2;5 0.1;0.2;0.5; 1;2;5 0.1;0.2;0.5; 1;2;5

产生的压力  MPa  0.01;0.02;0.05; 0.1; 0.01;0.02;0.05; 0.1;0.2;0.5 0.2;0.4;1; 2;4;10 0.1;0.2;0.5; 1;2;5

数量  个  1;2;1;5 1;2;1;2;1;11 1;2;1;2;1;9 1;2;1;2;1;11

接口   M20 × 1.5  M20×1.5 M20 × 1.5  M20×1.5

重量  Kg  35  65 75 95

工作液体    变压器油或变压器油与煤油的混合油 20 ℃ 时运动粘度 9 ~ 12 厘池酸值不大于 0.05 毫克 KOH/ 克  癸二酸酯（癸二酸二异戊酯或癸二酸二异辛酯）20 时运动粘度 20 ~ 25 厘池，酸值不大于 0.05毫克 KOH/ 克

活塞式压力计和YS-6/60/600活塞压力计有关的内容：新规程活塞压力计、活塞式压力计的原理   活塞式压力计系列产品 活塞式压力计的操作及保养方法。

二等活塞式压力计校验普通压力变送器的方法。

1、一般校验方法

    在各种检定条件均具备的情况下，后续检定的变送器需要对其外观、绝缘电阻、基本误差、回程误差等项目进行校验。下面是校验的具体步骤。

    (1)检查外观良好，输出端子对外壳的绝缘电阻不小于20MΩ

    (2)对基本误差与回程误差进行检定。

    选择与变送器量程相适应的二等活塞压力计标准装置。将被检变送器与活塞压力计、24 V直流标准信号源连接好，连接方法如图1所示。

检定点的确定:检定0.5级以上的压力变送器时，需用二等标准活塞式压力计或数字压力计作为标准器，而活塞压力计能够测量的压力值是不连续的，所以要根据压力变送器的量程和活塞压力计输出压力的可能，确定s个或s个以上的检定点。

   示值检定:检定时，从下限值开始平稳地输入压力信号到各检定点，读取并记录输出电流值直至上限;然后反方向平稳地改变压力信号到各检定点，读取并记录输出电流值直至下限。以这样上、下行程的检定作为一次循环，如此进行两个循环的检定。值得注意的是:在检定过程中不允许调零点和量程，不允许轻敲或振动变送器，而且在接近检定点时，输入压力信号应足够慢，避免出现过冲现象。

   计算允许误差及基本误差、回程误差。

  以最大一次的回程误差作为该检定点的回程误差记录。

    基本误差及回程误差小于或等于允许误差，则此变送器精度合格，可以直接使用，不必重新调整。

    若误差超出允许范围，需要重新调整。

2 校验实例

以一台测量范围为(0~3) MPa、精度等级为0.5的3051型压力变送器为例，来说明普通压力变送器在二等活塞压力计上的的校验及数据处理方法。

    (1)首先检查变送器外观是否良好，绝缘电阻是否满足输出端子对外壳不小于20 MΩ

    (2)选择1台与所检变送器量程相适应的二等活塞压力计:C0}6) MPa}

    (3)按照检定要求连接压力变送器与活塞压力计、直流标准信号源。

    (4)检定点的确定:(0~6)MPa二等活塞压力计所配备砝码为:0.1 MPa砝码5块(1块固定在活塞盘上)和0.5 MPa砝码11块。将变送器量程按照25%递增的顺序分配，所对应的电流输出值。

    但是由于(0~6) MPa活塞压力计所配备砝码为:0.1 MPa和0.5 MPa，所以我们所选的检定点必须让砝码能够搭配出，因此选择如下检定点:0 MPa,0.8 MPa,1.6 MPa,2.3 MPa,3.0 MPa分别计算出每个检定点对应的电流值。

    以0.8 MPa为例，计算其所对应的输出电流值，由于压力变送器的压力值与输出电流值成线性对应关系，所以通过以下方法计算:

    用同样的方法分别计算出1.6 MPa,2.3 MPa,3.0 MPa所对应的输出电流值如表2所示。

    (5)示值检定。

    零点检定:在大气压下变送器未承压时，电流标准器所显示的电流值。

    打压检定:按确定好的检定点进行上行程检定，按需要的检定点压力值放好祛码，缓慢旋转手轮进行打压，并读取检定点输出电流值，做好记录。加压至满量程后逐渐回旋手轮进行减压，按每个检定点逐点缓慢地进行下行程检定，观察各点输出电流值，并做好记录。

    以这样上、下行程的方式对检定点作检定，如此进行两个循环的检定。

   取测量误差绝对值最大的数作为该检定点的基本误差:-0.006 mA

    回程误差计算:

    第一次回程误差:|8.265-8.262|=0.003 (mA)

    第二次回程误差:|8.265-8.261|=0.004 (mA)

    取最大回程误差，所以0.8 MPa检定点的回程误差定为0.004 mA

    其他点回程误差计算方法同上。最后计算出的结果如表4所示。

    比较各检定点测量误差和回程误差均小于允许误差，则判定此变送器精度合格，可以直接使用，不必重新调整。可出具检定证书。

3结束语

    在电厂中，校验压力变送器可用的标准装置有多种，这里只介绍了用二等活塞式压力计校验压力变送器的方法。掌握了活塞压力计校验压力变送器的方法要点，使用起来就相当方便了。

活塞式压力计是基于帕斯卡定律及流体静力学平衡原理产生的一种高准确度、高复现性和高可信度的标准压力计量仪器，也有压力天平之称，特别是活塞式压力计的长期稳定度已经使其成为高准确度压力计量领域不可或缺的计量标准仪器，所以国际首选的压力计量最高标准都是活塞式压力计。在我国国家级、各省级以及企业计量实验室的最高压力基准、标准装置均采用活塞压力计。

功能特点:

各项指标完全符合JJG59-2007《活塞式压力计》、JJG99-2006《砝码》、国家计量检定规程。

活塞和活塞筒采用高强度，高硬度和低温度线胀系数的碳钨等材料制成，提高了活塞的耐磨性，减小了活塞杆和活塞缸的线胀系数、形变系数。

活塞工作位置采用位移传感器监测，具有灵敏、醒目、准确的优点。

砝码已经进行压力形变系数和当地重力加速度修正。

测量范围:名义标称测量范围与实际测量范围一致。

活塞系统可以方便拿出送检(不用携带沉重的主机台)。

可作为传递用检定活塞式压力计;也可高精度测试用。可配kg砝码和Mpa砝码

加压系统先进，轻便耐用!可轻松打压至250MPa

砝码采用挂篮结构，重心低，稳定性极好
