浮球式压力计使用状况简单叙述分析

文章出处:人气:5发表时间:2019-5-7 10:48:44

标准浮球压力计是一种高精度的气体压力信号源。它能进行压力量值传递和校验各种压力仪表。主要由浮球、喷嘴、砝码架、专用砝码、流量调节器、气体过滤器、压力稳定器等组成。标准浮球压力计按流量调节方式分为自动调节式和手动调节式两种。

1.标准浮球压力计使用条件

a、温度:标准浮球压力计应安置在温度尽可能接近于20℃,一等标准浮球压力计为(20±2)℃,二等标准浮球压力计为(20±5)℃。

b、湿度;使用中环境空气相对湿度不大于80%。

c、周围空气流动不大,不含有腐蚀性介质和没有任何振动源的环境中,安置标准浮球压力计的工作台应稳固且便于操作。

d、气体:使用的气体应为洁净、干燥、无油的压缩空气或瓶装氮气。气体的温度应尽量接近使用环境温度,否则应进行温度误差修正。

2.标准浮球压力计使用方法

a、标准浮球压力计在使用前,先将输入、输出气路连接好,气路不允许有漏气。将气源压力调节到标准浮球压力计所需要的压力值。

b、标准浮球压力计工作时,接通气源,将浮球置于喷嘴上,使其自由悬浮,待其稳定后再将砝码架放在浮球上。

c、待浮球浮起后,标准浮球压力计即输出一个砝码架上所标志的(0.001MPa或0.005MPa)压力值。逐一按被测仪表的要求在砝码架上增、减所需压力值的砝码,调节气体流量,压力计就可以输出不同的压力信号。

3.标准浮球压力计操作须知

a、增、减砝码时一次不宜太多,检定压力表时,在砝码架上逐步增加砝码,增加气体流量,检定压力表的上行程,直至检到压力表的测量上限,再做下行程检定,方法是逐步减少砝码,降低气体流量,直至压力表的测量下限,完成检定。

b、不必旋转标准浮球压力计的砝码,过多的旋转会影响仪器的精确度。

c、检测进程完结后应去除砝码、关闭标准浮球压力计气源阀,然后再取下被校仪表。不能在加压状态下撤除被测仪表,以免冲击浮球。

d、标准浮球压力计的输出压力值为所加砝码及砝码架上标明的压力数值之和,输出压力值的误差不超过该值的±0.05%。当输出压力值小于压力计上限值的10%时,误差不超过上限值10%的±05%。

4.标准浮球压力计使用注意事项

a、被测的仪表与标准浮球压力计应放置在同一水平上。若其放置的高度相差较大,则应考虑连接管内气体重力对被测仪表的影响。

b、标准浮球压力计应经常用无水乙醇清洗浮球和喷嘴。还必须对输出管路定期进行清洗和吹洗,至少每年一次。

c、标准浮球压力计的浮球、喷嘴、砝码和砝码架必须按仪器同一出厂编号配套使用,不得互换。

d、使用时不允许有汞或任何液体进入标准浮球压力计内。如标准浮球压力计必须带液体的仪表连接使用时,应加装专用隔离装置。

e、标准浮球压力计的浮球、喷嘴、砝码等零部件均为不锈钢材料制造,不得加涂任何防锈油脂。



浮球式压力计使用状况简单叙述分析

用于测量气体压力(压强)的。也可以是测量两种气体压差的差压计。此处的压力是指单位面积上承受的压力,即,故将它称为压强计也没错。

浮球式压力计是以或作为压力源,以精密浮球处于工作状态时的球体下部的压力作用面积为浮球有效面积的一种气动负荷式压力计。如图1所示,精密浮球置于筒形的内部,专用砝码通过砝码架作用在球体的顶端,喷嘴内的气压作用在球体下部,使浮球在喷嘴内飘浮起来。当已知质量的专用所产生的重力与气压的作用力相平衡时,浮球式压力计便输出一个稳定而精确的压力值。

在的砝码架上增、减砝码时,将改变测量系统的平衡状态,致使浮球下降或上升,排入大气的气体流量随即发生改变,浮球下部的压力则发生变化,会及时准确地改变气体的流入量,使系统重新达到平衡状态,保持浮球的有效面积恒定,保持输出压力与砝码负荷之间的比例关系。确保了浮球式压力计的高准确度。

与相比,浮球式压力计具有下列特点:

1、浮球式压力计内置自动流量调节器,增减砝码后无须再作任何操作,即可行到精确的输出压力。

2、工作时浮球不下降,可连续稳定地输出精确的压力信号;

3、浮球式压力计具有流量自行调节功能,其精确度与操作者的技术水平无关;

4、仪器工作时气流使浮球悬浮于喷嘴内,球体与喷嘴之间处于非接触状态。其摩擦小、重复性好、分辨能力高,且免除了旋转砝码的必要。这是浮球式压力计所独具的特性;

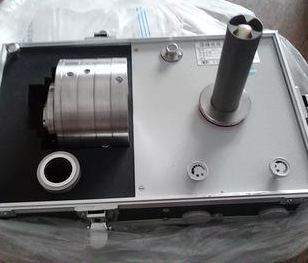

5、工作进程中,气流能不断地对浮球体进行自清洗,确保了仪器的高可靠性。浮球式压力计的底盘安装在一个箱式底座上(图2所示),底盘即为压力计的工作台面。其上设有和,其侧设有气源接口,用于压力计与的连接。
