导读:介绍活塞式压力计砝码质量的计算方法,明白砝码如何计算,能更好的最砝码重量的修正工作。
活塞式压力计专用砝码、活塞及其连接件的质量可按标称值配制。
若用于直接指示压力值时,须按其活塞有效面积、压力计使用地点重力加速度、空气浮力及活塞压力变形系数进行修正。
砝码质量的检定,参照《JJG99-2006砝码检定规程》进行。
检定上限6MPa及以下的活塞式压力计,用于测量压力值时,其专用砝码、活塞及其连接件质量按规程中公式(8)计算。
测量上限大于25MPa(包括25MPa)的活塞式压力计,并用于测量压力值时,配套的专用砝码必须按顺序号放置使用,专用砝码、活塞及其连接件质量按规程中公式(9)计算。
例:西安云仪仪器仪表有限公司生产的(1~60)MPa,0.05级活塞式压力计,活塞和活塞筒材料为钢,有效面积:0.10016cm2 ,g=9.80665m/s2 ,E=2.06×105MPa,μ=0.28,R1=7.4mm,R2=1.8mm
不算压力形变系数,按公式8计算的砝码质量:

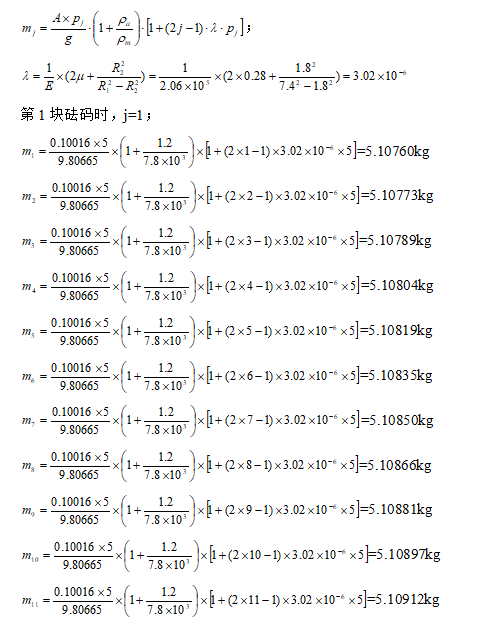

算压力形变系数,按公式9计算的砝码质量:
最大差值:0.00160kg;0.032%;砝码的最大允许误差0.02%,故要做变形修正,砝码按顺序编号排放。
西安云仪提供主辅机一体活塞式压力计方便压力计量使用。
