导读：浮球式压力计和活塞式压力计比较？浮球式压力计 是以压缩空气或氮气作为压力源，以精密 浮球 处于工作状态时的球体下部的压力作用面积为 浮球 有效面积的一种气动负荷式 压力计 。精密 浮球 置于筒形的喷嘴内部，专用砝码通过砝码架作用在球体的顶端，喷嘴内的气压作用在球体下部，使 浮球 在喷嘴内飘浮起来。当已知质量的专用砝码所产生的重力与气压的作用力相平衡时， 浮球式压力计 便输出一个稳定而精确的压力值。

　　在 浮球式压力计 的砝码架上增、减砝码时，将改变测量系统的平衡状态，致使 浮球 下降或上升，排入大气的气体流量随即发生改变， 浮球 下部的压力则发生变化，流量调节器会及时准确地改变气体的流入量，使系统重新达到平衡状态，保持 浮球 的有效面积恒定，保持输出压力与砝码负荷之间的比例关系。确保了 浮球式压力计 的高准确度。

与活塞式 压力计 相比， 浮球式压力计 具有下列特点：

1、 浮球式压力计 内置自动流量调节器，增减砝码后无须再作任何操作，即可行到精确的输出压力。

2、工作时 浮球 不下降，可连续稳定地输出精确的压力信号；

3、 浮球式压力计 具有流量自行调节功能，其精确度与操作者的技术水平无关；

4、仪器工作时气流使 浮球 悬浮于喷嘴内，球体与喷嘴之间处于非接触状态。其摩擦小、重复性好、分辨能力高，且免除了旋转砝码的必要。这是 浮球式压力计 所独具的特性；

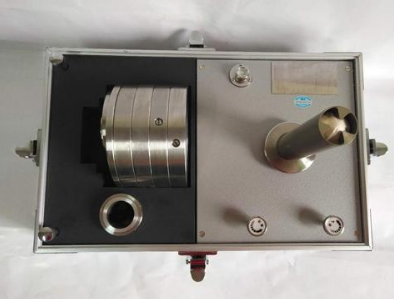

5、工作进程中，气流能不断地对 浮球 体进行自清洗，确保了仪器的高可靠性。 浮球式压力计 的底盘安装在一个箱式底座上（图2所示），底盘即为 压力计 的工作台面。其上设有水平仪和操控阀，其侧设有气源接口，用于 压力计 与压力源的连接。

浮球式压力计是以压缩空气或氮气作为压力源，以精密浮球处于工作状态时的球体下部的压力作用面积为浮球有效面积的一种气动负荷式压力计。精密浮球置于筒形的喷嘴内部，专用砝码通过砝码架作用在球体的顶端，喷嘴内的气压作用在球体下部，使浮球在喷嘴内飘浮起来。当已知质量的专用砝码所产生的重力与气压的作用力相平衡时，浮球式压力计便输出一个稳定而精确的压力值。 　

　　在 浮球式压力计 的砝码架上增、减砝码时，将改变测量系统的平衡状态，致使 浮球 下降或上升，排入大气的气体流量随即发生改变， 浮球 下部的压力则发生变化，流量调节器会及时准确地改变气体的流入量，使系统重新达到平衡状态，保持 浮球 的有效面积恒定，保持输出压力与砝码负荷之间的比例关系。确保了 浮球式压力计 的高准确度。 　　与活塞式 压力计 相比， 浮球式压力计 具有下列特点： 　　

1、 浮球式压力计 内置自动流量调节器，增减砝码后无须再作任何操作，即可行到精确的输出压力。 　　

2、工作时 浮球 不下降，可连续稳定地输出精确的压力信号； 　　

3、 浮球式压力计 具有流量自行调节功能，其精确度与操作者的技术水平无关； 　　

4、仪器工作时气流使 浮球 悬浮于喷嘴内，球体与喷嘴之间处于非接触状态。其摩擦小、重复性好、分辨能力高，且免除了旋转砝码的必要。这是 浮球式压力计 所独具的特性； 　

5、工作进程中，气流能不断地对 浮球 体进行自清洗，确保了仪器的高可靠性。 浮球式压力计 的底盘安装在一个箱式底座上底盘即为 压力计 的工作台面。其上设有水平仪和操控阀，其侧设有气源接口，用于 压力计 与压力源的连接。 　　Y047型 浮球式压力计 配有标志为0.001Mpa和0.005Mpa的砝码架各一个 输出压力范围：0.001～0.25MPa 　　　 　　

　　浮球式压力计的操作时应先调整好气源压力，然后打开气源阀和输出阀并将砝码架套在浮球上。待浮球浮起后，压力计即输出一个砝码架上所标志的(0.001MPa或MPa或0.005MPa)压力值。逐一按被测仪表的要求在砝码架上增、减所需压力值的砝码，当浮球再次浮起后，压力计即能输出所需校验用压力。 　　浮球式压力计操作须注意： 　　(1)增、减砝码时一次不宜太多； 　

(2)不必旋转浮球式压力计的砝码，过多的旋转会影响仪器的精确度； 　　

(3)检测进程完结后应去除砝码、关闭浮球式压力计气源阀，然后再取下被校仪表。不能在加压状态下撤除被测仪表，以免冲击浮球； 　　

(4)浮球式压力计的输出压力值为所加砝码及砝码架上标明的压力数值之和，输出压力值的误差不超过该值的±0.05%。当输出压力值小于压力计上限值的10%时，误差不超过上限值10%的±0.05%。 　　关于浮球压力计的洁净度 　　浮球式压力计在使用前应检查浮球和喷嘴的洁净度，其洁净度过低将会影响压力计的输出精度。浮球和喷嘴应经常用氟利昂或酒精进行清洗，并用洁净的软质丝绸擦干。清洗时，可用手将喷嘴从压力计上轻轻拔下，拔下时切忌将浮球碰掉落地。安装喷嘴时应注意喷嘴外筒的标志，必须正向安装。装卸时可轻轻转动喷嘴，以克服“O”形密封圈的摩擦；浮球压力计使用前可按下述办法作一次洁净度检验：打开气源阀，关闭输出阀，在浮球上放上一定数量的砝码，当浮球浮起后，清洁的浮球和喷嘴则能灵活转动。在轻轻转动砝码后，应能保持较长的持续。 　　 　　

浮球压力计的泄漏检查

　浮球式压力计的输出连接管路或被校仪表的泄漏则将影响校验精度。检漏可按下述方法进行：打开输出阀，在压力计的砝码架上添加砝码，使被校仪表指示的压力达到规定值上。然后关闭输出阀。如果被校仪表的指示一直能保持不动，则可以认为浮球压力计和被测仪表之间无泄漏。 　　浮球压力计的重力加速度影响与修正 　　一般情况下，浮球压力计出厂时其砝码均按标准重力加速度(g=9.80665m/s2)制造。当浮球压力计使用地点的重力加速度与标准重力加速度不同时，可以用下面的公式计算出浮球压力计输出压力的实际值： 　　式中: p ── 使用地输出压力的实际值(MPa) 　　g ── 使用地点重力加速度(m/s2) 　　9．80665 ── 标准重力加速度(m/s2) 　　p标 ── 所加砝码及砝码架上标明的压力数值之和(MPa)
